大跨距電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。兩組電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m。在平行圖上繪出橋架的路由，要注明橋架起點、結尾、拐彎點、分支點及升降點的坐標或定位尺度、標高，如能制作橋架敷設軸側圖，則對資料統計將更精。橋架支撐點，如立柱、托臂或非標準支、構架的距離、裝置方法、型號標準、標高，可同意在平面上列表闡明，也可分段標出用不同的剖面圖、單線圖或大樣圖表明。電纜引下點位置及引下方法，一般而言，大批電纜引下可用筆直彎接板和筆直引上架，少量電纜引下可用導板或引管，注明引下方法即可。電纜橋架內纜線筆直敷設時，在纜線的上端和每距離1.5米處應固定在橋架的支架上，水平敷設時，在纜線的首、尾、轉彎及每距離3~5米處進行固定。布放在線槽的纜線可以不綁扎，槽內纜線應順直，槽內纜線應順直，盡量不交叉，纜線不應溢出線槽，在纜線進出線槽部位，轉彎處應綁扎固定。筆直線槽布放纜線應每距離1.5米固定在纜線支架上。橋架水平敷設時，支撐距離一般為1.5-3m，筆直敷設時固定在建筑物構體上的距離宜小于2m。電纜橋架型式及種類的選擇及鋪設規范。要求橋架防火的區段，有必要選用鋼制或不燃、阻燃資料。

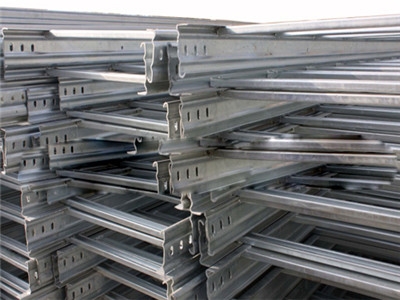

大跨距電纜橋架當時大跨距電纜橋架一般是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、操控電纜、照明電纜及配件等。與鐵制橋架相比，具有使用壽命長（一般規劃壽命為二十年）、裝置便利且成本低。
