電纜橋架生產廠家如何將橋架數據進行計算

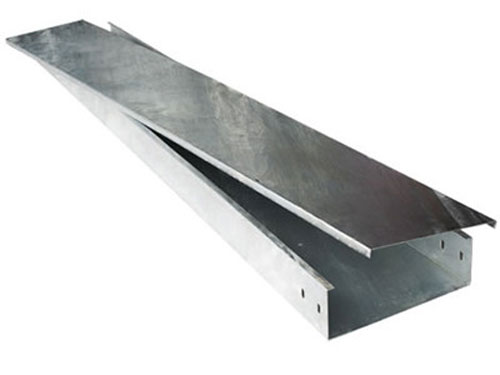

1、電纜橋架寬度b的計算:
(1) 電力電纜 b=n1+d1+k1+n2d2+k2+n3d3+k3+…… 式中:d1、d2、d3……為各電纜直徑 n1、n2、n3……為相應電纜直徑的根數 k1、k2、k3……為電纜間距(K值*小不應小于d/4)
(2)控制電纜橋架的寬度b的計算:(一般 電纜橋架的填充率取40%左右)
2、電纜橋架的載荷G總的計算: G總=n1q1+n2q2+n3q3+…… 式中:q1、q2、q3、……為各電纜每單位長的重量kg/m n1、n2、n3、……為相應電纜的根數 G應小于 電纜橋架的允許載荷(參照載荷曲線圖表) 當 電纜橋架 在室外或帶 護罩時,還應計入水載和風載等因素。
3、電纜的總載面積:S=S0/40 d=S/H=S0/40h
4、需要的托架橫載面積:So=n1 式中:h為 電纜橋架 凈高 以YJV-4X150+70電纜為例,直徑50mm,截面積1600mm2 如果要敷設10根這種電纜, 按照截面積來算的話: 1 0X1600=16000mm2 16000/40%=40000mm2 那 選用,400X100(400x100=40000mm2)橋架即可。
不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內:
(1)1kV以上和1kV及以下的電纜:
(2) 同一路徑向同級負荷供電的雙回路電纜;
(3) 應急照明和其他照明的電纜:
(4)電力,控制和電信電纜。
若不同等級的電纜敷設在同一電纜橋架時,中間應增加隔板隔離。
