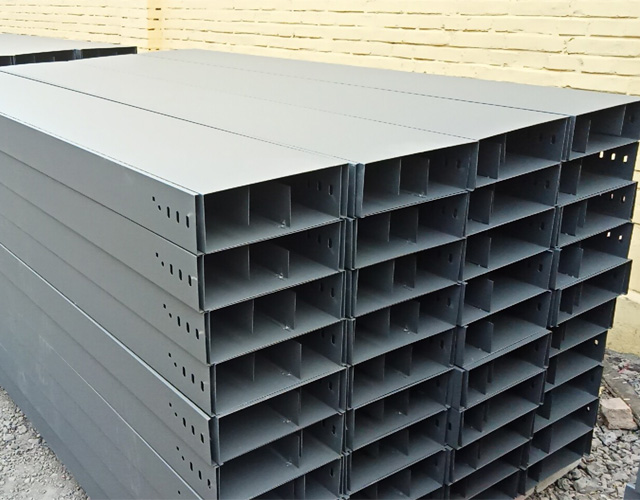

本標段大跨距電纜橋架大致分為豎向與垂直兩種布置方式,其支撐點槽鋼立柱的安裝方式也基本分為垂直與豎向兩種安裝形式。
先要確定各個部位大跨距電纜橋架的安裝方式、布置高度、安裝位置,從大跨距電纜橋架始端至終端(先干線后支線)找好水平或垂直線(建筑物如有坡度,大跨距電纜橋架應隨其坡度),確定并標出托臂及其槽鋼立柱安裝的具體位置及間距,其中豎井內的槽鋼安裝時應避讓各層樓板,但各層槽鋼的垂直間距不超過1米,水平段的槽鋼安裝時應避讓各種障礙物及機電金結設備,但各槽鋼立柱水平間距應不超過1.5米。
其中:電纜豎井采用槽鋼現場焊接在底座上再進行安裝的方式; 113.0m高程和189.0m 高程頂板采用電纜吊架即先安裝底座再用螺栓連接立柱的安裝方式;其余部位采用直接安裝槽鋼立柱的方式設置大跨距電纜橋架支撐點。焊接時焊縫應飽滿;螺栓連接時應牢固,防松零件齊全。
根據設計要求的大跨距電纜橋架走向,用粉線袋沿墻壁、頂棚和地面等處,在線路的中心線進行彈線,按照設計圖要求及施工驗收規范規定,分勻檔距并用筆標出具體位置,根據設計要求進一步確定各底座及立柱的安裝高度。
下閘首啟閉機房內有預埋鐵板凳,可預先清理出預埋鐵板凳, 盡量利用鐵板凳采用焊接的方式固定槽鋼立柱,其余砼體及實心磚墻處用膨脹螺栓固定槽鋼立柱。采用線錘或水平尺測量立柱的安裝垂直度,確保立柱與地面垂直,可以先用小角鐵或扁鋼(按實際需要下料)墊焊。調節槽鋼的中心高程與中心位置(可以拉一根水平線或垂直線,確保立柱的中心在同一水平面上,豎井處確保立柱的中心在同一垂直面上),然后將立柱固定可靠。相鄰立柱側面不平度不大于3mm;托架支吊架沿大跨距電纜橋架走向左右的偏差不大于10mm,高低偏差不大于5nm。立柱與底座的焊接應牢固,杜絕虛焊、漏焊現象。
電纜橋架生產廠家設計制造的槽鋼,一側為膨脹螺栓孔(一般為4個),另一側以一定間隔充滿孔用來安裝托臂,槽鋼焊接固定時需注意托臂安裝孔應朝向托臂安裝面,在混凝士或實心磚墻_上打膨脹螺栓時,膨脹螺栓孔距應與槽鋼立柱.上孔距一致。
