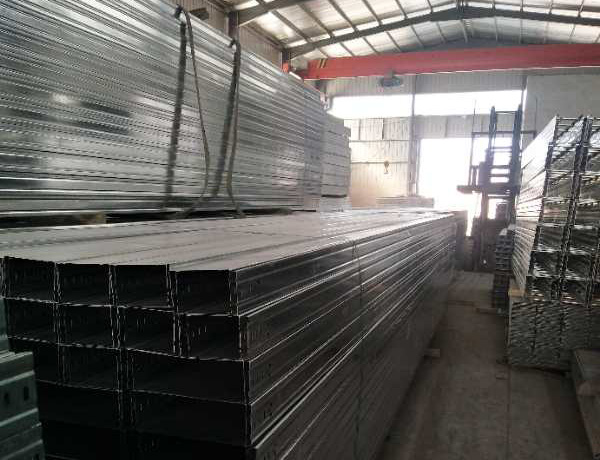

大跨距電纜橋架是不僅適用于煉油、化工、紡織、機械、治金、電力、電視、廣播等工礦企業的室內外電纜架空的敷設,也可作為地下工事,例如:地鐵、人防工程的電纜溝和電纜隧道內支架。那么大跨距橋架在安裝的時候有什么要求呢?
(1)電纜橋架與用電設備交越時,其間的凈距不小于0. 5m。
(2)槽式大跨距電纜橋架由室外進入建筑物內時。橋架向外的坡度不得小于1/100。
(3)電纜橋架生產廠家內纜線垂直敷設時。在纜線的上端和每距離1.5 米處應固定在橋架的支架上,水平敷設時,在纜線的首、尾、轉彎及每距離3~5米處進行固定。
(4)兩組電纜橋架在統一高度平行敷設時,其間凈距不小于0. 6m。
(5)在平行圖上繪出橋架的路由,要注明橋架出發點、終點、拐彎點、分支點及升降,點的坐標或定位尺寸、標高,如能繪制橋架敷設軸側圖,則對材料統計將更準確。
(6)電纜引下點位置及引下方式。一般而言,大批電纜引下可用垂直彎接板和垂直引上架,少量電纜引下可用導板或引管,注明引下方式即可。
(7)橋架支撐點,如立柱、托臂或非尺度支、構架的間距、安裝方式、型號規格、標高,可同意在平面上列表說明,也可分段標出用不同的剖面圖、單線圖或大樣圖表示。
(8)電纜橋架宜高出地面2.2米以上,橋架頂部距頂棚或其它障礙物不應小于0.3米,橋架寬度不宜小于0.1米,橋架內橫斷面的填充率不應超過50%。
(9)布放在線槽的纜線可以不綁扎,槽內纜線應順直,槽內纜線應順直,盡量不交叉,纜線不應溢出線槽,在纜線進出線槽部位,轉彎處應綁扎固定。垂直線槽布放纜線應每距離1. 5米固定在纜線支架上。
(10)在吊頂內設置時。槽蓋開啟面應保持80毫米的垂直凈空,線槽截面利用率不應超過50%。
