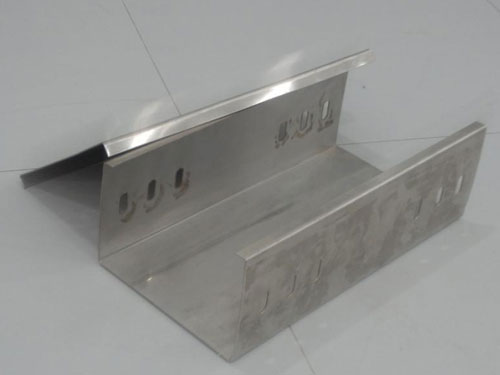

防火電纜橋架:要求橋架防火的區段,定要采用鋼制或不燃、阻燃材料。
一、設計要求:
1、橋架系統的路徑平面布置圖;
2、橋架系統的有關斷面圖;
3、橋架系統所用防腐材質及所需直通、彎通、支(吊)架等的規格和數量明細表以及必要的說明,連接板及螺絲、防護帽按以上要求由生產廠家配齊。
二、對于電纜橋架的支、吊架的配置
1、戶內支、吊短跨距一般采取1.5-3m。戶外立柱中跨距一般采取6m。
2、非直線段的支、吊架配置就遵循以下原則。當橋架寬度<300mm時,應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架。當橋架寬度>300mm時,除符合下述條件外,在非直線段中部還應增設一個支、吊架。
3、橋架直線段每隔50m應予留伸縮縫20-30mm(金屬橋架)。
4、拉擠玻璃鋼電纜橋架多層設置時層間中間距為200,250,300,350mm。
三、拉擠鋁合金電纜橋架的接地
1、橋架系統應具有可靠的電氣連接并接地(只對金屬橋架)。
2、當允許利用橋架系統構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.00033歐姆,接地孔應清除絕緣涂層。在1KV及以下中性點直接接地系統中,受電設備的接地與系統中性線接地相連。裝有處動切斷供電裝軒時,橋架的級長方向金屬橫截面積應不小于規定值。
3、對于振動場所,在接地部位的連接處應裝置彈簧圈。
4、沿橋架全長另敷設接地干線時,每段(包括非直線段)橋架應至少有一點與接地干線可靠連接。
