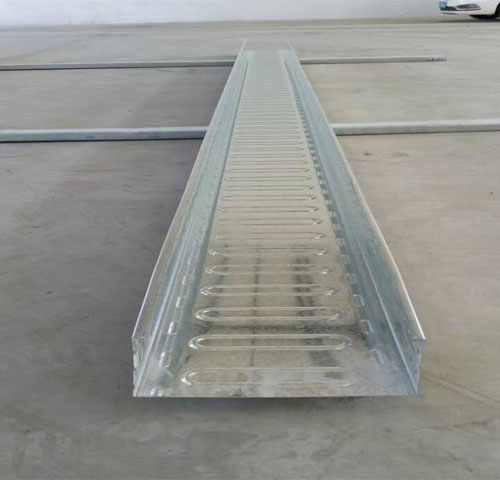

電纜橋架體型較大,通常廣泛用于直徑很大的電纜鋪設,尤其是一些載荷大的高低壓電纜的鋪設,不是別的原因,它的選用就很重要,那么一起來看一看如何選用電纜橋架?
1.電纜橋架、線槽及其支吊架使用在有腐蝕性環境中,應采用耐腐蝕的剛性材料制造,或采取防腐蝕處理,防腐蝕處理方式應滿足工程環境和耐久性的要求。
2.電纜橋架在有防火要求的區段內,可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構,并采取在橋架及其支吊架表面涂刷防火涂層等措施,其整體耐火性能應滿足國家有關規范或標準的要求。
3.在選擇電纜梯架的荷載等級時,電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載,如果電纜橋架的支吊架的實際跨距不等于2m 時,則 工作均布荷載應滿足要求。
4.各種組件及支吊架在滿足相應荷載的條件下,其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配
5.在選擇電纜橋架的彎通或引上、引下裝置時,不應小于電纜橋架內電纜至小允許彎曲半徑。
6.對于跨距大于6m的鋼制電纜橋架和跨距大于2m 或承載要求大于荷載等級D級的鋁合金電纜橋架,應按工程條件進行強度、剛度及穩定性的計算或試驗驗證。
7.在工程防火要求較高的場所,不宜采用鋁合金電纜橋架。
8.電纜梯架寬度和高度的選擇應符合填充率的要求,電纜的梯架的填充率在一般情況下,電力電纜可取40%~50%,控制電纜可取50%~70%,且宜預留10%~25%工程發展裕量。
電纜橋架對其鋼度有什么要求?
1.熱浸鋅電纜橋架防腐處理的技術質量,應符合表的規定。
2.當托盤、梯架需要承受短時附加集中荷載時,應符合規定。
3.電纜橋架生產廠家應給出各種型式規格的托盤、梯架在不同荷載與支、吊架跨距時的撓度值。
4.對鍍鋅鎳介金等防腐處理的電纜橋架,一定要進行試驗,得出驗證結果,要有清楚的技術指標和檢測方法。
5.工廠要有各類型式規格的托盤、電纜橋架梯架的不同跨距與允許均布荷載的關系曲線或數據表。托盤、梯架在承受額定均布荷載時的相對撓度不要比兩百分之一小。
6.吊架橫檔和側壁同定的托臂在承受托盤、梯架額定荷載時至大撓度值和其長度的比值,不能比一百分之一還大。
7.各種型式支、吊架,應能承受托盤、梯架相應要求、層數的額定均布荷載及其自重。連接板、連接螺栓等受力附件,應與托盤、梯架、托臂等本體結構強度相適應。
8.電纜橋架承載水平,要按照荷載試驗的要求進行檢驗,能夠使得電纜橋架剛開始變成長久變形時的荷載與安全系數相除的的大小不要比額定均布荷載小。
