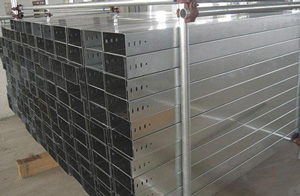

本部分是對電纜橋架及用于敷設至用電設備的電線電纜橋架的基本要求。所有預制電纜橋架、支撐件和連接件均具備良好的機械性能(橋架的抗壓、抗彎、抗沖擊強度能力)和穩定的理化性能,其防腐性能應符合。
電纜橋架的電纜接觸面的處理應采用圓弧或半圓形式,表面光滑,在敷設過程中,不應造成電纜絕緣損害或外護套的擦傷。電纜橋架的供貨應包括所有的必須附件,應成套供應,并有一定裕量,使其能夠形成完整的系統。
附件根據具體情況為:直線連接板、鉸鏈?zhǔn)竭B接板、端頭連接板、調寬板、調高板、調寬調高板、調角板、隔板、電纜引出線裝置、引下裝置、電纜卡具、終端封頭、伸縮節、鎖扣、半圓頭方頸螺栓、墊片及其它緊固件。
鋁合金電纜橋架材質要求
梯級式鋁合金橋架的梯邊及橫檔應采用:牌號為6063(LD31)鋁合金擠壓型材。其材質性能應符合《鋁合金建筑型材》GB/T5237-2008標準,供應狀態采用T5(RCS),精度等級采用普通級。橋架梯邊與橫檔的連接應采用不銹鋼自攻螺栓(304材質)組裝緊固。鋁合金材料中含A1、Mg、Si等元素,硬度應大于v氏58,按國標GB5237-2008執行。
鋁合金電纜橋架底板、中間隔板、聯接板及蓋板所用鋁合金板材,選用牌號為1060的鋁合金,材質性能應符合《一般工業用鋁及鋁合板、帶材》GB/T3880-2006標準,供應狀態采用O(M)或HX4(Y2)。
鋁合金橋架的機械強度、理化性能等技術指標應能滿足工程設計的要求;要求橋架采用雙梯邊以增強大跨距電纜橋架強度,其底板、蓋板、中間隔板(如有的話)厚度應不小于2.0mm。蓋板每節2米,每節每側裝設2個不銹鋼鎖扣。蓋板連接處設防雨壓板,寬度不低于50mm。蓋板緊固采用鋁合金抱箍或不銹鋼扎帶緊固,鋁合金抱箍寬度≥50 mm,厚度≥3.0 mm。
梯級式鋁合金橋架(直線段)的結構為不銹鋼螺栓組裝式,不采用焊接組裝。每節(L=6米)橋架的橫擋數量為21根(間距≤300mm)。
鋁合金橋架中所有彎通、三通、四通連接處長度≥200 mm,均需采用氬弧焊的結構型式,并且焊接要求應符合本技術規范要求所列標準的要求。所有彎通的技術要求同直線段。
