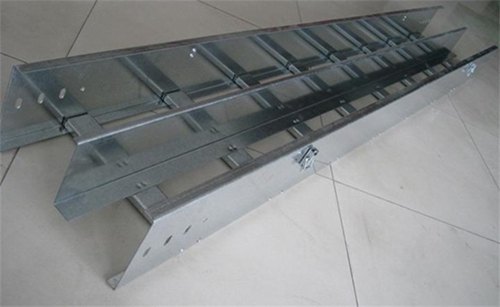

鋁合金橋架梯邊(側邊)應符合以下要求:采用梯邊結構:(需注明采用單梯邊還是雙梯邊,如無注明,L<3000mm采用單梯邊,L≥3000mm采用雙梯邊)寬度≤100mm時,高度≤100mm,采用一次成型機拉線槽,厚度δ≥2mm。
中國石化鋁合金電纜橋架采購技術要求:寬度200mm≤B≤800mm時,單梯邊厚度δ≥3mm,雙梯邊厚度δ≥2.5mm,雙片厚度δ≥5mm寬度B>800mm時,單梯邊厚度δ≥3.0mm,雙梯邊厚度δ≥2.5mm,雙片厚度δ≥6mm。
梯桄(橫檔)應滿足載荷的要求,其厚度至少應滿足下列要求:寬度B≤50mm時,梯桄厚度δ≥1.5mm寬度100mm≤B≤150mm時,梯桄厚度δ≥2.0mm寬度200mm≤B≤800mm時,梯桄厚度δ≥2.5mm;寬度B>800mm時,梯桄厚度δ≥3mm;
鋁合金橋架底板、蓋板、中間隔板應符合以下要求:寬度B≤50mm時,底板、蓋板厚度δ≥1.5mm;寬度100mm≤B≤150mm時,底板厚度δ≥2mm、蓋板厚度δ≥2mm;寬度200mm≤B≤600mm時,底板厚度δ≥2.5mm、蓋板厚度δ≥2.5mm;寬度B=800mm時,梯邊高度H≤150mm時,底板厚度δ≥2.5mm、蓋板厚度δ≥2.5mm;梯邊高度H≥200mm時,底板厚度δ≥3.0mm、蓋板厚度δ≥2.5mm;寬度B≥1000mm時,底板厚度δ≥3mm、蓋板厚度δ≥2.5mm,并且當橋架寬度B≥800時,底板、蓋板上應有加強筋,保證蓋板不積水。橋架高度H<150mm時,中間隔板厚δ≥1.5mm;橋架高度150mm≤H<300mm時,中間隔板厚δ≥2.0mm;橋架高度H≥300mm時,中間隔板厚δ≥2.5mm。
連接板:雙板連接時厚度δ≥2mm,單板連接時厚度δ≥3mm,單梯邊時長度≥200mm,雙梯邊時長度≥380mm,彎接板雙板連接厚度δ≥2mm,單板連接厚度δ≥3mm,長度≥600mm,調節板厚度雙板連接時厚度δ≥2mm,單板連接時厚度δ≥3mm,單梯邊時長度≥300mm,配全套的螺栓、螺母、墊片,螺栓、螺母、墊片供貨時應提供不低于2%的余量。
