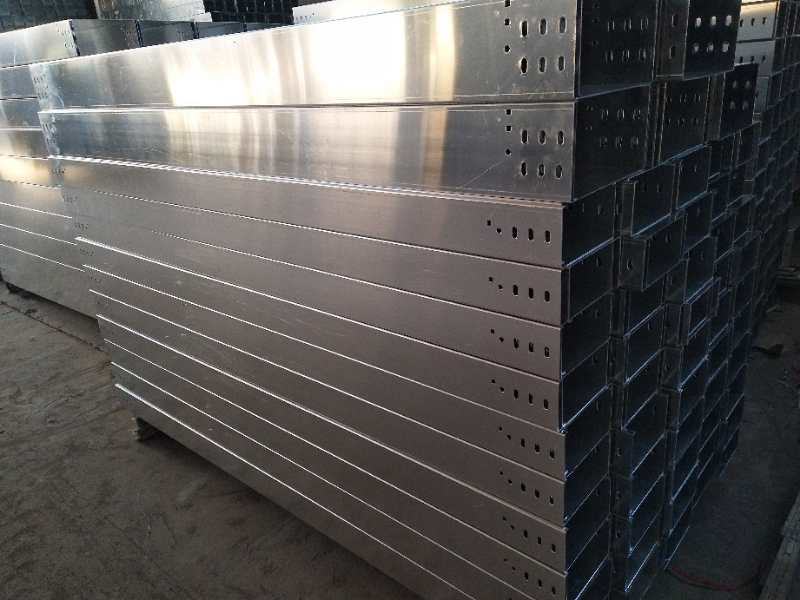

電纜填充率為鋁合金橋架內所有電力電纜的總截面(包括外護層)與橋架的有效截面之比。
JGJ16-2008《民用建筑電氣設計規范》(簡稱《民規》)第8.5.3條規定“線槽內電線或電纜的總截面(包括外護層)不應超過線槽內截面的20%,載流導體不宜超過30根?!?。此處的線槽指的是金屬電纜槽盒,關于電纜在金屬電纜槽盒內的填充率不超過20%,《民規》條文說明中亦未給出解釋或出處,該條為參照美國國家電氣法規(NEC)及日本《電氣設備技術標準》而來,是否可以全盤照搬,值得商榷。
(1)對比國內其他相關行業標準和國家規范
CECS31:2006《鋼制電纜橋架工程設計規范》第4.2.1條規定“動力電纜可取40%~50%、控制電纜可取50%~70%,且宜預留10%~25%的工程發展裕量”。
CECS106:2000《鋁合金電纜橋架技術規程》第4.2.1條規定“在托盤、梯架內電纜的填充率不宜超過下列規定:動力電纜40%~50%,控制電纜50%~70%,且宜預留10%~25%的工程發展裕量”。
GB50054-2011《低壓配電設計規范》第7.2.14條規定“金屬導管和金屬槽盒內導線的總截面積不宜超過其截面積的40%,且金屬槽盒內載流導線不宜超過30根”。
GB50303-2015《建筑電氣工程施工質量驗收規范》第14.2.5規定槽盒內敷線應符合下列規定:
1、同一槽盒內不宜同時敷設絕緣導線和電纜。
2、同一路徑無防干擾要求的線路??煞笤O(shè)于同一槽盒內;槽盒內的絕緣導線總截面積(包括外護套)不應超過槽盒內截面積的40%。且載流導體不宜超過30根。
3、當控制和信號等非電力線路敷設于同一槽盒內時絕緣導線的總截面積不宜超過槽盒內截面積的50%。
4、分支接頭處絕緣導線的總截面面積(包括外護套)不應大于該點盒(箱)內截面面積的75%。
5、絕緣導線在槽盒內應留有一定余量。并應按回路路分段綁扎,綁扎點間距不應大于1.5m:當垂直或大于45°傾斜敷設時。應將絕線導線分段固定在槽盒內的專用部件上。每段至少成有一個固定點;當直線段長度大于3.2m時,其固定點間距不應大于1.6m;槽盒內導線排列應整齊、有序。
6、敷線完成后,槽盒蓋板應復位,蓋板應齊全、平整、牢固。
