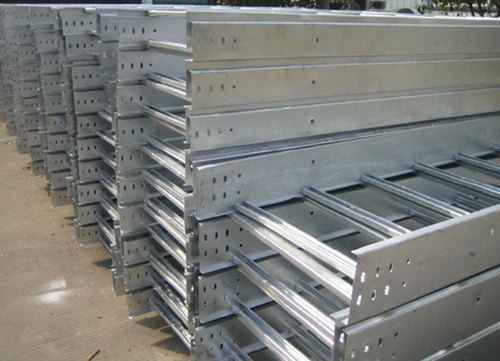

槽式電纜橋架敷設走向應短捷,并應盡量沿墻、沿柱或沿梁敷設。
根據槽式電纜橋架敷設走向,向土建專業、結構專業提出預留墻洞、樓板洞及吊架安裝時,所需預埋鋼板位置及荷載。并且應與工藝專業、水暖專業及動力專業相協調。
地面內暗裝電纜橋架金屬線槽布線,在設計時應與土建專業密切配合,以便根據不同的結構型式和建筑布局,合理確定線路路徑和設備選型。
不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內:
(1)1kV 以上和1kV 及以下的電纜;
?。?)同一路徑向I級負荷供電的雙回路電纜;
?。?)應急照明和其他照明的電纜;
?。?)電力、控制和電信電纜。若不同等級的電纜敷設在同一電纜橋架時,中間應增加隔板隔離。
在工程條件下安裝或檢修不需考慮附加集中荷載時,槽式電纜橋架的工作均布荷載按電纜自重均勻分布計算。
槽式電纜橋架不宜與下列管道平行敷設,當無法避免時,電纜橋架的位置應符合下列規定,或采取相應防護措施。
?。?)槽式電纜橋架應在具有腐蝕性液體管道上方。
?。?)槽式電纜橋架應在熱力管道下方。
?。?)易燃易爆氣體比空氣重時,槽式電纜橋架應在管道上方。
?。?)易燃易爆氣體比空氣輕時,槽式電纜橋架應在管道下方。
槽式電纜橋架與管道之間*小距離見相關標準。
綜合布線電纜與附近可能產生高電平電磁干擾的電動機、電力變壓器等電氣設備之間應保持必要的間距。綜合布線電纜與電力電纜的間距應符合GB/T 50311-2000規范11.0.2 條的規定。
墻上敷設的綜合布線電纜、光纜及管線與其它管線的間距應符合GB/T 50311-2000 規范11.0.2 條的規定。
槽式電纜架水平敷設時,宜按荷載曲線選取*佳跨距進行支撐,跨距一般為1.5~3.0m。垂直敷設時,其固定間距不宜大于2m
電纜橋架的接地
1、電纜橋架系統應具有可靠的電氣連接并接地(只對金屬橋架)。
2、當允許利用橋架系統構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.00033歐姆,接地孔應清除絕緣涂層。在1KV及以下中性點直接接地系統中,受電設備的接地與系統中性線接地相連。裝有處動切斷供電裝軒時,橋架的級長方向金屬橫截面積應不小于規定值。
3、沿橋架全長另敷設接地干線時,每段(包括非直線段)橋架應至少有一點與接地干線可靠連接。
4、對于振動場所,在接地部位的連接處應裝置彈簧圈。
