電纜橋架安裝施工

1 一般規定

1.1 本章適用于電壓為10KV及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電纜敷設。

1.2 電纜橋架安裝和橋架內電纜敷設,應按已批準的設計文件施工。

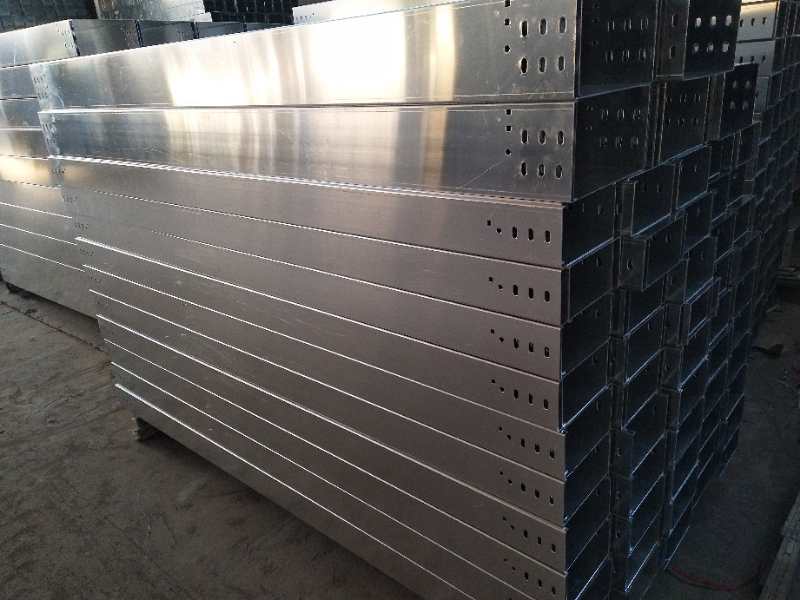

1.3 由支、吊、托架支撐的托盤(槽)或梯架直線段、彎通非購項目競爭性談判公告直線段組合而成,敷設電纜具有連續性的剛性結構系統,為電纜橋架。見圖12.1.3

1.4 金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地(PE)或接零(PEN)可靠,且必須符合下列規定:

1.金屬電纜橋架及支架全長應不少于2處與接地(PE)或接零(PEN)干線相連接;

2.非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線,接地線*小允許截面積不小于4mm2;

3.熱浸鋅電纜橋架間連接板的兩端不跨接接地線,但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。

1.5 電纜敷設嚴禁有絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等缺陷。

1.6 電纜橋架處如有防火要求的場所,應采取防火隔離措施。

12.2 施工準備

2.1 技術準備:

1. 按照已批準的施工組織設計(施工方案)進行技術、安全交底。

2. 施工執行工藝標準、全迅網集、規范齊全。

3. 電纜橋架敷設前,應檢查橋架敷設有無與其他設備、管線交叉或重疊無法施工的地方,施工前應與各工種、監理或建設單位及設計單位協商好,并作好記錄,以保證施工順利進行。

4. 根據施工全迅網或施工所用電纜應作好電纜牽引力的計算。
