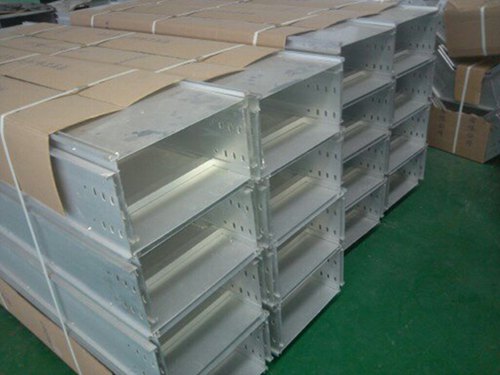

電纜橋架水平敷設時,支撐跨距一般為1.5～3m,電纜橋架垂直敷設時固定點間距不宜大于2m。橋架彎通彎曲半徑不大于300mm時,應在距彎曲段與直線段結合處300～600mm的直線段側設置一個支、吊架。當彎曲半徑大于300mm時,還應在彎通中部增設一個支、吊架。支、吊架和橋架安裝必須考慮電纜敷設彎曲半徑滿足規范最小彎曲半徑。電纜最小允許彎曲半徑序號電纜種類最小允許彎曲半徑1無鉛包鋼鎧護套的橡皮絕緣電力電纜10D2有鋼鎧護套的橡皮絕緣電力電纜20D3聚氯乙烯絕緣電力電纜10D4交聯聚氯乙烯絕緣電力電纜15D5多芯控制電纜10D注:D為電纜外徑。

門型角鋼支架的安裝:梯型橋架沿墻垂直敷設,可使用門型角鋼支架,支架的固定應盡可能配合土建施工預埋。

防火電纜橋架立柱側壁式安裝:立柱是直接支承托臂的部件,分工字鋼槽鋼、角鋼、異型鋼立柱;立柱可以在墻上、柱上安裝、也可懸吊在梁板上安裝。做法在混凝土可預埋鐵件;砌體可砌筑預制砌塊;也可以采用膨脹螺栓但必須在混凝土強度C20或磚強度在MU10以上的磚砌體上。

直線段鋼制電纜橋架長度超過30m,鋁合金或玻璃鋼制電纜橋架長度超過15m應設有伸縮節,跨越伸縮縫處設置補償裝置,可用帶伸縮節的橋架。

橋架與支架間螺栓、橋架連接板螺栓緊固無遺漏,螺母位于橋架外側,當鋁合金橋架與鋼支架固定時,有相互間絕緣防電化措施腐蝕措施,一般可墊石棉墊。

敷設在豎井內和穿越不同防火區的橋架,應按設計要求位置,有防火隔離措施,電纜橋架在電氣豎井內敷設可采用角鋼固定.
