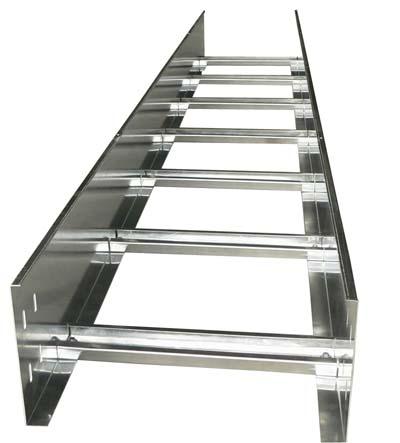

由于環境溫度變化,鋁合金電纜橋架會出現熱脹冷縮的現象。室外橋架受溫度影響較大例如環境高溫度為40℃,低溫度為-20℃,則鋁合金電纜橋架的大收縮量按下式求得:
如何取定鋁合金電纜橋架撓度值
Δt=11.2 ×10-6×60deg(度)×1000mm
由此得出結論:
溫差為60℃時 ,Δι =0.672mm/m
溫差為50℃時, Δι =0.560mm/m
溫差為40℃時, Δι =0.448mm/m
工程設計中直線段鋁合金電纜橋架應考慮伸縮接頭,伸縮接頭的間距建議按以下取定:
當溫差為40℃時為50m;
當溫差為50℃時為40m;
當溫差為60℃時為40m;
鋁合金電纜橋架撓度撓度值如何取定,目前還未明確的規定,在重負區顯然應考慮減小繞度,這表明了鋼材的用量會對應增加,所以, 計算過程中只要充分利用鋼材的max允許應力,且保證有足夠的防護系數,一般max撓度與跨距(支撐點間距)之比取1/250~1/150為宜。
??????????°′?13???é??
鋁合金電纜橋架集中荷載和均布荷載的彎距按max彎距相等的條件折算:令 pι/4=q2ι2/8則q2=2p/ι ∵P=90kg ∴q2=180/ι 式中:P--1人的荷載 ι--1個支 撐點間距(若支點間距不等時取max值)(m) q2--1 人的等效均布荷載(kg/m) 根據上述初步確定的橋架型號、規格及支點間距,整理生產廠家的樣本資料,反復檢查間距和橋架型號,直至滿足負荷要求為止。
另外,鋁合金電纜橋架引下點位置及引下方式, 一般而言,大批電纜引下可用垂直彎接板和垂直引上架,少量電纜引下可用導 板或引管,注明引下方式即可。特殊部件如垂直彎接板,轉彎接板等則需分別統計。
