匯線橋架的脹縮問題由于環境溫度變化,鋼質電纜匯線橋架會出現熱脹冷縮的現象。電纜橋架生產廠家匯線橋架受溫度影響的問題室外匯線橋架受溫度影響較大例如環境zui高溫度為40℃,zui低溫度為-20℃,則電纜匯線橋架的zui大收縮量按下式求得:
匯線橋架受溫度影響的問題
Δt=11.2 ×10-6×60deg(度)×1000mm
由此得出結論:
溫差為60℃時 ,Δι =0.672mm/m
溫差為50℃時, Δι =0.560mm/m
溫差為40℃時, Δι =0.448mm/m
工程設計中直線段電纜匯線橋架應考慮伸縮接頭,伸縮接頭的間距建議按以下取定:
當溫差為40℃時為50m;
當溫差為50℃時為40m;
當溫差為60℃時為40m;匯線橋架作為布線工程的一個配套項目,因?yàn)槟壳吧袩o(wú)專門的規范指導,各生產廠家的規格型號又缺乏通用性,為了達到用戶滿意的產品標準我們須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發產品。

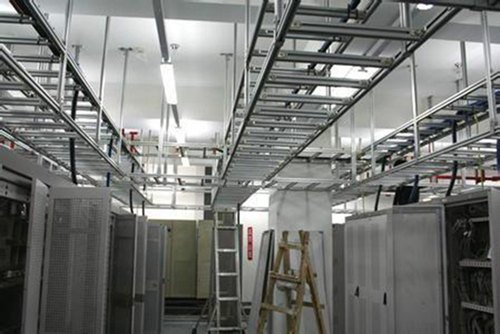

1) 確定方向:根據建筑平面布置圖,結合空調管線和電器管線等設置情況,方便維修,以及電纜路由的疏密來確定匯線橋架的路由,在室內,盡可能沿建筑物的墻、柱、梁及樓板架設,如需利用綜合管廊架設時,則應在管道一側活上方平行架設,并考慮引下線盒分支線盡量避免交叉,如無其他管架借用,則需自設立(支)柱。
2)荷載計算:計算匯線橋架主干線縱斷面上單位長度的電纜重量。
3)匯出匯線橋架平、剖面圖,局部部位還應匯出空間圖,開列材料表。
4)確定安裝方式:根據場所的設置條件確定橋架的固定方式,選擇懸吊式、直立式、側壁式或是混合式,連接件和緊固件一般是配套供應,此外,根據橋架結構選擇相應的改版。
5)確定橋架的寬度:根據布放電纜條數、電纜直徑及電纜的間距來確定匯線橋架的型號、規格,托臂的長度,支柱的長度、間距,橋架的寬度和層數。
