電纜橋架都有哪些類型呢?還有各種類型的規格怎么區分呀?
電纜橋架分為槽式、托盤式和梯架式、網格式等結構,由支架、托臂和安裝附件等組成。煙臺橋架提醒您:建筑物內橋架可以獨立架設,也可以附設在各種建(構)筑物和管廊支架上,應體現結構簡單,造型美觀、配置靈活和維修方便等特點,全部零件均需進行鍍鋅處理,安裝在建筑物外露天的橋架。
1、梯級式電纜橋架
CQ1-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。他適用于一般直徑較大電纜的敷設,適合于高、低壓動力電纜的敷設。
梯級式電纜橋架圖
2、托盤式電纜橋架
托盤式電纜橋架是石油、化工、輕工、電訊等方面應用廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝,也適合于控制電纜的敷設。

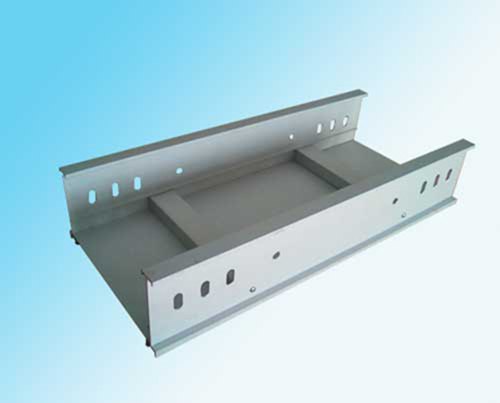

托盤式圖
3、槽式電纜橋架
槽式電纜橋架是一種全封閉型電纜橋架。它適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。
梯級式、托盤式、槽式電纜橋架各自優缺點:梯級式匯線橋架具有良好的通風性能,不防塵、不防干擾。槽式、托盤式匯線橋架具有防塵、防干擾性能。
槽式電纜橋架圖
4、大跨距電纜橋架
當前大跨距電纜橋架一般是由拉擠玻璃鋼型材組裝而成,適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比,具有使用壽命長(一般設計壽命為二十年)、安裝方便且成本低(比重僅為碳鋼的1/4,施工中無需動火,單根橋架長度可達8米,甚至更長)、切割方便、不需維護等優越性。
大跨距電纜橋架圖
5、組合式電纜橋架
組合式電纜橋架是一種新型橋架,是電纜橋架系列中的第二代產品。它適用各項工程、各種單位、各種電纜的敷設,它具有結構簡單、配置靈活、安裝方便、形式新穎等特點。
組合式電纜橋架只要采用寬100、150、200mm的三種基型就可以組成您所需要尺寸的電纜橋架,它不需生產彎通、三通等配件就可以根據現場安裝任意轉向、變寬、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程設計,又方便生產運輸、更方便安裝施工,是電纜橋架中理想的產品。
